Bạn đang cần các thông tin để tìm hiểu trước khi mua máy khoan bê tông? Điều bạn quan tâm đầu tiên là cấu tạo máy. Vậy, máy khoan bê tông có cấu tạo như thế nào? Bạn có thể tham khảo bài viết cấu tạo máy khoan bê tông dưới đây để hiểu rõ hơn nhé!

Máy khoan bê tông được thiết kế cấu tạo với nhiều bộ phận khác nhau. Để dễ dàng quan sát cũng như tìm hiểu máy, bạn có thể chia cấu tạo của máy khoan thành hai phần: cấu tạo bên ngoài, cấu tạo bên trong. Dưới đây là cấu tạo chi tiết của từng phần.

Cấu tạo bên ngoài máy khoan bê tông

Hiện nay, đa số các dòng máy khoan bê tông cầm tay đều được thiết kế và cấu tạo tương đối giống nhau. Các bộ phận cấu tạo bên ngoài của máy khoan bê tông như: Vỏ máy khoan bê tông, Tay cầm chính, Cò máy, Nút duy trì thao tác, Nút chọn chế độ chức năng, Nút đảo chiều, Đầu kẹp mũi khoan, Tay cầm phụ, Thước đo độ sâu, Dây điện / pin máy khoan. Sau đây là mô tả chi tiết và chức năng từng bộ phận.

Vỏ máy khoan bê tông

Vỏ máy bên ngoài của máy khoan để bảo vệ các bộ phận trong của máy. Chất liệu ưu tiên được nhà sản xuất chọn là nhựa có độ cứng cao. Từ đó giúp cho máy cứng cáp, dễ vệ sinh và tránh hư tổn khi va đập. Trên vỏ máy có các vị trí như đuôi máy, thân máy sẽ được bọc cao su để vừa chống va đập, vừa có khả năng cách điện.

Tay cầm chính

Đây là bộ phận được dùng để người dùng cầm máy và thao tác khoan. Tay cầm của máy khoan cũng thường được bọc cao su để tạo độ êm, nâng cao khả năng cách điện. Từ đó, vừa tạo cho người dùng cảm giác thoải mái khi cầm nắm, vừa an toàn khi sử dụng.

Cò máy

Cò máy là công tắc được điều chỉnh hoạt động của khoan búa cầm tay.

Nút duy trì thao tác

Đây nút nhấn duy trì được tích hợp với cò máy để máy có thể chạy tự động, chế độ rảnh tay cho người dùng. Ngoài ra, nút duy trì thao tác có chế độ hoạt động rảnh tay, cho phép máy hoạt động ở công suất tối đa.

Nút chọn chế độ chức năng

Nút chọn chế độ chức năng là một trong những bộ phận quan trọng của máy khoan bê tông. Với từng dòng máy khoan khác nhau sẽ có nút chọn chế độ riêng biệt, không nhầm lẫn với nhau.

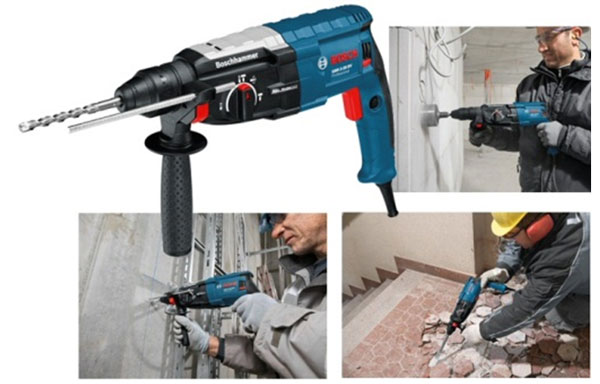

Thông thường, dòng máy khoan bê tông 2 chức năng sẽ có nút chọn chế độ khoan thường và khoan búa để khoan kim loại, gỗ và khoan tường, bê tông. Còn dòng máy khoan bê tông 3 chức năng sẽ có nút chọn chế độ khoan: khoan thường, khoan búa và chế độ đục bê tông.

Nút đảo chiều

Nút đảo chiều được kí hiệu với chiều mũi tên trên các dòng máy khoan có tác dụng khoan ra và khoan vào. Nút đảo chiều thường được bố trí gần với cò bấm của máy để người dùng có thể dễ dàng thao tác.

Đầu kẹp mũi khoan

Trong cấu tạo máy khoan búa, đây là bộ phận để lắp mũi khoan bê tông vào máy. Hiện nay, trên thị trường các loại máy khoan bê tông được trang bị có hai loại đầu kẹp mũi khoan chính là đầu kẹp SDS và đầu kẹp SDS Plus.

Tay cầm phụ

Tay cầm phụ là bộ phận hỗ trợ cho người dùng cầm máy chắc chắn và có được tư thế khoan đúng kỹ thuật. Tay cầm phụ của máy khoan thường có thể xoay 360 độ, và tháo lắp dễ dàng. Từ đó, giúp hiệu quả cũng như hiệu suất làm việc của người dùng được nâng cao.

Thước đo độ sâu

Thước đo độ sâu có công dụng đo độ sâu của lỗ khoan theo mong muốn của người thao tác. Chất liệu được sử dụng có thể bằng bằng nhựa hoặc kim loại.

Dây điện / pin máy khoan

Tùy từng loại máy sẽ dụng điện hoặc pin mà sẽ được trang bị khác nhau. Với các dòng máy khoan bê tông dùng điện sẽ có dây nguồn chất lượng, cách điện tốt, tải điện hiệu quả. Trong khi đó, các dòng máy khoan bê tông pin sử dụng pin để cung cấp nguồn năng lượng cho máy hoạt động. Các dòng máy khoan bê tông dùng pin thường sử dụng loại pin có điện áp từ 18V trở lên.

Cấu tạo bên trong của máy khoan búa cầm tay

Cấu tạo máy khoan búa bên trong có phần phức tạp hơn bên ngoài, các bộ phần này có phần nghiên về chuyên môn kỹ thuật hơn. Do vậy người dùng cần có kinh nghiệm, kiến thức sẽ dễ dàng hiểu hơn, dưới đây là các bộ phận bên trong được liệt kê ngắn gọn để bạn dễ dàng nắm bắt:

Cấu tạo bên trong của máy khoan gồm có:

1. Thân máy bao gồm vỏ máy chứa tay cầm

2. Bộ chổi than gồm chổi than và giá đỡ chổi than

3. Rotor động cơ khoan, phần chuyển động, động cơ 1 chiều

4. Stato động cơ, phần động cơ đứng yên

5. Quạt gió làm mát động cơ

6. Phần truyền chuyển động trung gian

7. Phần truyền động trục khoan

8. Bộ bánh răng trục khoan

9. Vòng bi trục

10. Đầu kẹp mũi khoan

Trên đây là những thông tin về cấu tạo máy khoan bê tông. Hy vọng với những thông tin trên, sẽ giúp bạn dễ dàng hình dung được cấu tạo máy khoan. Từ đó, phần nào giúp bạn có thể sử dụng máy dễ dàng, không mất nhiều công sức. Chúc bạn tìm mua được loại máy khoan chất lượng và phù hợp nhất!
